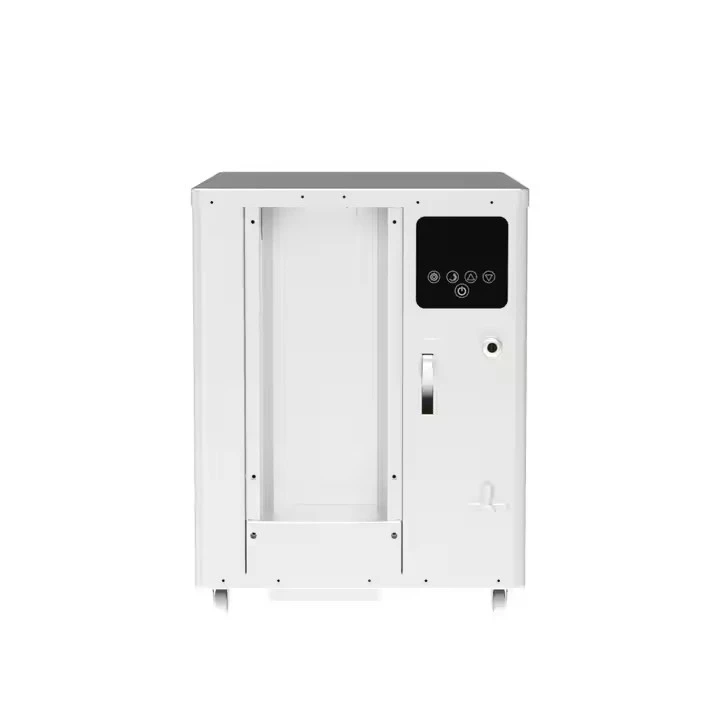

A CC-EVI sorozatú levegős hőszivattyú hidraulikus térfűtést, hűtést és használati meleg vizet biztosít egészen $-30^\\circ\\mathrm{C}$ környezeti hőmérsékletig. Az Enhanced Vapor Injection (EVI) görgős kompressziót a kettős-rotoros inverteres architektúrával kombinálva a rendszer nulla alatti hőmérsékleten is fenntartja a fűtési kapacitást anélkül, hogy nagy mértékben támaszkodna az elektromos ellenállású fűtőelemekre. A HVAC-berendezések márkatulajdonosai és gépészeti vállalkozói számára készült sorozat megfelel az ErP A+++ hatékonysági referenciaértékeinek és az F-gáz szabályozási határértékeinek.
Főbb jellemzők
Rendkívül alacsony{0}}környezetmegtartás:Stabil hőteljesítményt és akár $55^\\circ\\mathrm{C}$-t (opcionális $60^\\circ\\mathrm{C}$) biztosít, a víz környezeti hőmérséklete pedig $-25^\\circ\\mathrm{C}$.
Alacsony-GWP hűtőközegek:Gyári opciók az R290 (GWP 3) és R32 (GWP 675) számára, amelyek megfelelnek az európai F-gáz és az észak-amerikai EPA SNAP előírásainak.
Dinamikus DC inverter moduláció:Folyamatosan igazítja a kompresszor sebességét és a ventilátor fordulatszámát a valós idejű épület hőterhelési görbéihez{0}}.
Prediktív leolvasztás logika:A firmware figyeli a tekercs hőmérsékletét, páratartalmát és futási idejét, hogy szigorúan igény szerint végrehajtsa a gyors fordított{0}}ciklusú leolvasztást.
Hidraulikus lépcsőzetes:A PLC master{0}}slave architektúrája lehetővé teszi akár 16 egység párhuzamos elosztását a központi üzemi helyiségekben.
Műszaki előírások
|
Műszaki paraméter |
Egység |
CC-060-EVI (6 kW) |
CC-120-EVI (12 kW) |
CC-180-EVI (18 kW) |
CC-240-EVI (24 kW) |
|
Tápegység |
V/Ph/Hz |
220-240V/1Ph/50Hz (60Hz op.) |
220-240V/1Ph/50Hz |
380-415V/3Ph/50Hz |
380-415V/3Ph/50Hz |
|
Fűtési kapacitás (A7/W35) |
KW |
6.2 |
12.5 |
18.2 |
24.0 |
|
COP (A7/W35) |
- |
4.65 |
4.58 |
4.50 |
4.45 |
|
Fűtési kapacitás (A-7/W35) |
KW |
5.8 |
11.2 |
16.5 |
21.8 |
|
COP (A-7/W35) |
- |
3.02 |
2.98 |
2.95 |
2.90 |
|
Fűtési kapacitás (A-25/W35) |
KW |
4.5 |
9.2 |
13.8 |
18.5 |
|
Max. Kilépő víz hőm. |
fokozat |
60 |
60 |
60 |
60 |
|
Működési környezeti tartomány |
fokozat |
-30-tól 43-ig |
-30-tól 43-ig |
-30-tól 43-ig |
-30-tól 43-ig |
|
Hűtőközeg / Töltő |
Típus/kg |
R32 / 1,4 (vagy R290) |
R32 / 2,2 (vagy R290) |
R32 / 3,5 (vagy R290) |
R32 / 4,2 (vagy R290) |
|
Hangnyomásszint (1 m) |
DB(A) |
45-nél kisebb vagy egyenlő |
48-nál kisebb vagy egyenlő |
52-nél kisebb vagy egyenlő |
54-nél kisebb vagy egyenlő |
|
Kompresszor architektúra |
- |
EVI DC Inverter Rotary / Scroll |
EVI DC Inverter Scroll |
EVI DC Inverter Scroll |
EVI DC Inverter Scroll |
|
Víz csatlakozás |
Hüvelyk |
G1" (férfi) |
G1" (férfi) |
G1-1/4" (férfi) |
G1-1/4" (férfi) |
|
Méretek (Sz x Mé x Ma) |
Mm |
1050 x 450 x 850 |
1110 x 480 x 1380 |
1150 x 480 x 1420 |
1250 x 520 x 1450 |
|
Üzemi súly |
Kg |
98 |
145 |
185 |
210 |
Technológia és gyártástechnika
Hűtőkör-mechanika
A keményforrasztott-lemezes takarékosság és az elektronikus expanziós szelep (EEV) túlhűti a folyékony hűtőközeget a tágulás előtt, miközben közbenső-nyomású gőzt fecskendez be közvetlenül a görgős zsebekbe, csökkentve a kibocsátási hőmérsékletet és növelve a tömegáramot nulla alatti-körülmények között.
Szerkezeti építés és akusztika
Tokozás: 1,2 USD\\mathrm{mm}$ horganyzott acélból készült, 100 USD\\text{-mikron} USD poliészter porbevonattal, 1000 USD\\text{-óra} USD sóporállósággal (ASTM B117).
Rezgéscsillapítás: A kettős{0}}durométer elasztomer rögzítők leválasztják a kompresszor harmonikus átvitelét.
Akusztikus kezelés: Az üregek 0. osztályú tűzkésleltető melaminhabbal béleltek: 25 $\\mathrm{mm}$, amely a hangnyomást 45 $\\text{ dB(A)}$-ra korlátozza $1\\mathrm{meter}$-nál.
Alkalmazások
Lakóhelyiségek fűtése és melegvíz:Közvetlen utólagos felszerelés olaj-, propán- vagy ellenállásos kazánokhoz hideg éghajlatú családi házakban-.
Könnyű kereskedelmi üzemek:Több-egységes párhuzamos rendszerek, amelyek hidraulikus padló alatti hurkokat, fan coil egységeket (FCU) és puffertároló tartályokat látnak el.
Hibrid rendszerek:Integráció a régi fosszilis{0}}tüzelésű kazánokkal puffertartály logikájával és kültéri alaphelyzetbe állító vezérlőkkel.
OEM és ODM testreszabás
Vezérlés és IoT:Modbus RTU, BACnet MS/TP és 4G IoT átjárókat támogató HMI firmware a távoli diagnosztikához.
Hidraulikus opciók:Gyári{0}}beépített Wilo/Grundfos változtatható fordulatszámú-szivattyúk, tágulási tartályok, légtisztítók és biztonsági nyomáscsökkentő szelepek.
Márkajelzés:Egyedi RAL színű porbevonat, lézerrel{0}}maratott rozsdamentes acél névtáblák és privát-érintős kijelzők.
Minőségellenőrzés és tesztelés
Házi tesztelés:-Az automatizált pszichometrikus vizsgálótermek -35^\\circ\\mathrm{C}$ és $55^\\circ\\mathrm{C}$ közötti hőterhelést szimulálnak, hogy ellenőrizzék a kapacitást és a COP-t az AHRI 110 és EN 14511 protokollok szerint.
Gyári átvételi teszt (FAT):100%-os hélium tömeg-spektrométer áramkör szivárgástesztelése, 1800 USD\\mathrm{V}$ dielektrikum-ellenállás hipotesztelése, és 120 USD\\text{-perc}$ automatizált meleg{5}}ellenőrzés.
Megfelelés:ISO 9001 és ISO 14001 tanúsítvánnyal rendelkező létesítményben gyártva, CE, UKCA, Keymark, ErP A+++ és ETL/UL-elismert szabványok szerint.
Csomagolás és logisztika
Láda:Füstölésmentes-fa raklapokhoz csavarozva, páralecsapódásgátló fóliába-tekerve, élvédőkkel és hullámos hüvelyekkel rögzítve.
Fuvar optimalizálás:Moduláris méretek a konténerek maximális kihasználtságára (pl. optimalizált 40 láb HC-rakodás) az egységenkénti szállítási költségek csökkentése érdekében.
Dokumentáció:Tartalmazza a CE nyilatkozatokat, a gyári vizsgálati naplókat, a kapcsolási rajzokat és a kétnyelvű műszaki kézikönyveket.
GYIK
Kérjen árajánlatot / mérnöki megkeresést
A CAD blokkok, hitelesített tesztjelentések, elektromos kapcsolási rajzok eléréséhez vagy az OEM/ODM feltételek megvitatásához küldje el az alábbi paramétereket:
[Űrlapmezők:Név, Vállalati e-mail-cím, Vállalat neve, Célpiac, Becsült éves mennyiség, Műszaki megjegyzések]
[Kérdés benyújtása / Műszaki adatcsomag kérése]
